STAUBLI動力系統連接器PM-MP10-2SDD-IT

品　　牌：STAUBLI
型　　號：PM-MP10-2SDD-IT
技術資料： STAUBLI動力系統連接器PM-MP10-2SDD-IT.pdf
閱讀次數：3

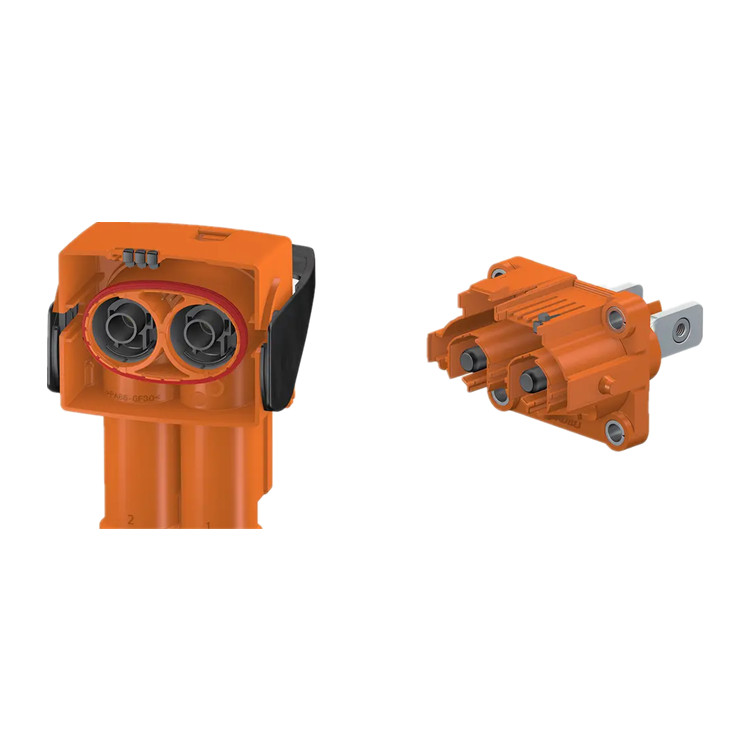

產品介紹

PerforMore 符合基于 LV-215標準 對電動汽車的防護性、可靠性和性能的嚴格要求。憑借其兩步解鎖系統，PerforMore還具有緊湊設計和簡易操作的特性。兩極連接器與車輛內的各種 DC 接口兼容，包括大功率充電 (HPC) 系統。PerforMore 是連接高壓電池、逆變器和高壓配電裝置 (HVDU) 的適配解決方案。直徑 10 mm 連接系統采用了我們的 MULTILAM 技術。根據環境溫度，連接系統可以以較低功耗傳導高達 600 A 的連續電流。此外，我們的 MULTILAM 技術更適合電動傳動系統的苛刻要求，因?yàn)槠淇梢源_保未來幾年的抗振性和耐高溫運行。

性能特點

成熟的 MULTILAM 連接技術

緊湊 10 mm 連接設計，優化的性能特性

低接觸電阻

長久可依賴的連接系統

結構緊湊，節省空間

選型指南

15.0726：PM-MP10-2SDD-IT PerforMore 插頭端，帶 M6 連接螺紋

15.0727C…-*：PM-MP10-2SDD-IT-C… PerforMore 插頭端，帶 M6 連接螺紋和編碼

15.0728-0502122：PM-MP10-2SDD-HVIL-IT PerforMore 插頭端，帶 M6 連接螺紋和 HVIL

15.0729C...-2122：PM-MP10-2SDD-HVIL-IT-C… PerforMore 插頭端，帶 M6 連接螺紋、編碼和 HVIL

可選功能與配件

備用件

15.5402 PM-P10IT-M6 PerforMore 插頭觸子，帶 M6 連接螺紋

15.5406 PM-KIT-HVIL-1-2 PerforMore 套件 HVIL 插座

15.5419 PM-I-HVIL-1-2 PA PerforMore HVIL 插座固定器

15.5420 PM-HVIL-B1-2CR0/25-0.75 PerforMore HVIL 插座

15.5894 PM-SEAL2P PerforMore 密封 2 極插頭端

技術參數

產地	瑞士
訂購號	15.0726
額定電流 LV-215	600 A @ 40 ℃ (df 1)；475 A @ 70 ℃ (df 0.9)；400 A @ 85 ℃ (LV-215, df 0.8)
額定電壓	DC 1000 V
導體截面積	50 mm² /70 mm² /95 mm²
符合	LV-216-2《電動汽車高壓屏蔽鎧裝電纜標準》
已插合防護等級	IP6K9K, IP68 (1 m; 1 h)
未插合防護等級	IP2X
連接類型（插針）	螺紋連接
連接類型（插座）	壓接；焊接
測試電壓	AC 4260 V，1 min/50 Hz
屏蔽符合	LV215-2
2 mHz 時	90 db (5 m?/m)
30 mHz 時	84 db (10 m?/m)
100 mHz 時	75 db (30 m?/m)
300 mHz 時	65 db (80 m?/m)
焊接環境溫度	-40 至 +140 ℃
壓接環境溫度	-40 至 +120 ℃
振動測試 IX	商用車，非簧載質量(ISO16750-3)

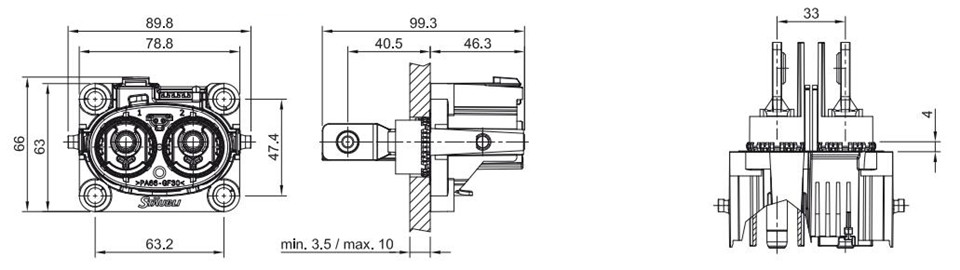

產品尺寸

產品應用

大功率充電 (HPC) 系統、高壓電池、逆變器、高壓配電裝置 (HVDU)
