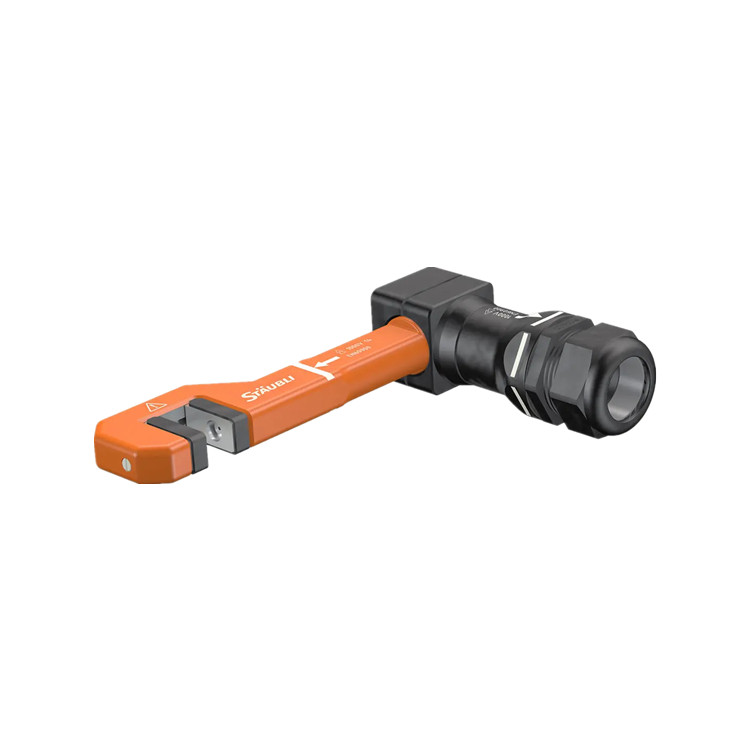

STAUBLI工業連接器FSA20S/CS10-H35
- 品 牌：STAUBLI
- 型 號：FSA20S/CS10-H35
-
技術資料：
STAUBLI工業連接器FSA20S系列.pdf
- 閱讀次數：4
產品介紹
快速連接系統具有高度的堅固性和高防護功能，為銅母排上臨時電力供應的連接提供靈活的解決方案，不受機柜配置的影響。因其適應性設計和優化操作，適合在惡劣的環境條件下使用。由于運行的額定電流不同，為每個應用都定義了一種解決方案，有多種安裝種類、端子連接和型號供您選擇。FSA20S 是一種節省空間的連接解決方案，配有預裝線束。該產品適合在封閉狹窄空間進行操作，Max電流200 A。連接件能夠刺穿母排的氧化層(輕度）。客戶可以在現場更換連接件。
性能特點
便于維修，省時省力
使用壽命長
設計緊湊，鉗頭小巧
可旋轉360°
在狹窄空間內更容易操作
專用工具安裝和拆卸
10BV 和 16BV 插頭
銅鼻子連接
可根據客戶要求定制
選型指南
FSA20S，200 A 以下低電流用
FSA20K 有短版和長版供您選擇
PTV母排夾鉗，符合 EDF 要求
FSA10K，絕緣水平母排用
可選功能與配件
12.0301：FSA20S-WZ 工具
12.0340：FSA20S-KB-10,8-M MT 連接件
12.0300：FSA20S-KO/C20 手提工具箱
技術參數
|
產地 |
瑞士 |
|
訂購號 |
12.0317C...-150 |
|
額定電流 |
200 A |
|
額定電壓 |
1000 V |
|
短路電流 |
1.75 kA, 1 s |
|
峰值耐受電流 |
4.5 kA, 10 ms |
|
額定脈沖電壓 |
8 kV |
|
過電壓類別/污染等級 (n) |
CAT III/ 3 |
|
絕緣配合 |
8 kV/3 |
|
絕緣材料 |
PVC / POM |
|
夾持范圍/母排Max厚度 |
3 至 20 mm |
|
連接方式 |
適用于多種終端接口方案 |
|
操作壽命 |
1000-5000次，依情況而定（可更換連接件） |
|
環境溫度 |
-15 至 +80 ℃ |
|
顏色標記 |
使用色帶 |
|
符合標準 |
BG: GS-ET-28；IEC 60664-1:2007, IEC 60529:2013, IEC 61984:2008, IEC 60512-5-2:2002 |

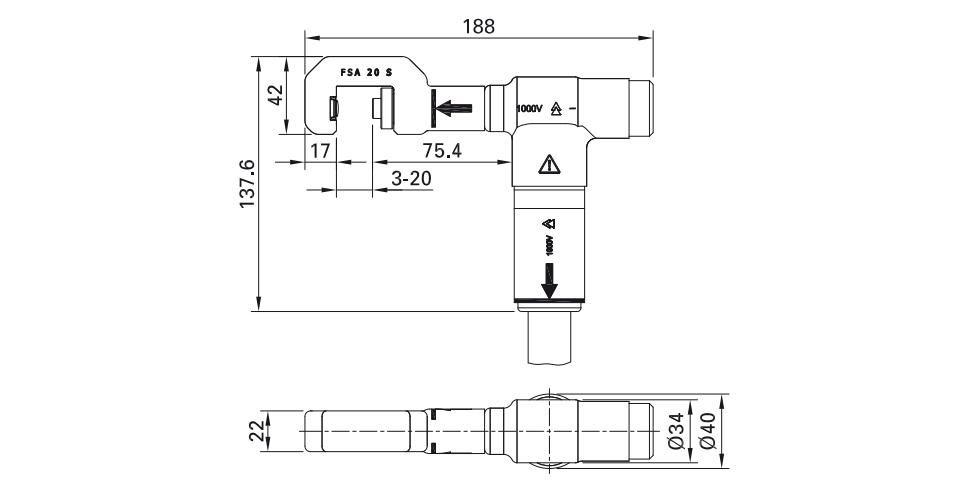

產品尺寸
產品應用
臨時供電和配電、能源分配系統操作者及其供應方、在廠房內運行中壓電路網絡的大型工廠、大型活動
