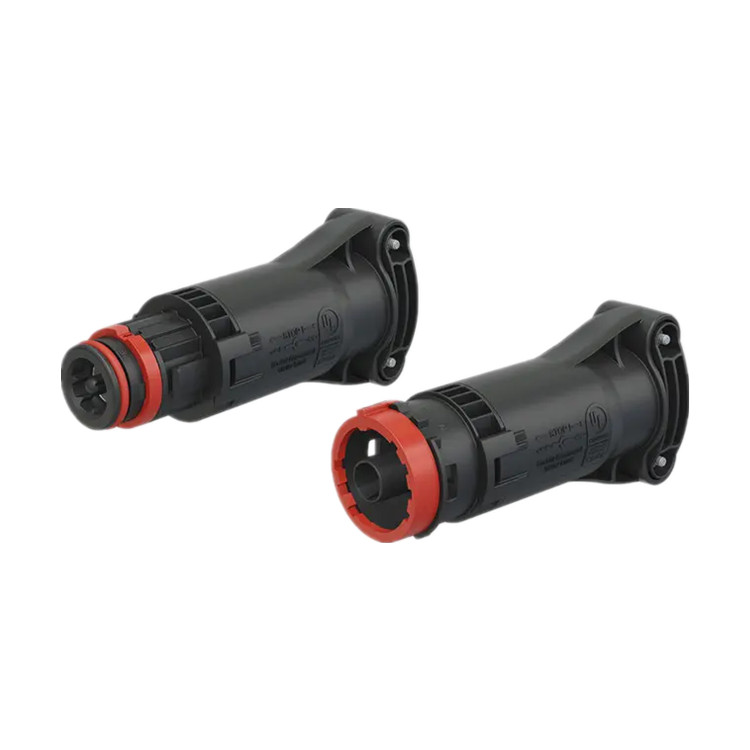

STAUBLI連接器OPC16-CS/HS-3/0AWG/I-
- 品 牌：STAUBLI
- 型 號：OPC16-CS/HS-3/0AWG/I-
-
技術資料：
STAUBLI連接器OPC16-CSHS-30AWGI-.pdf
- 閱讀次數：3
產品介紹
BosCon 連接器專為 eBOS 主電纜、電池儲能系統 (BESS) 和大功率電動汽車充電系統而開發。它通過了 UL 認證，適用于 1500 V AC/DC，額定電流從 3/0 MCM 電纜的 310 A 到 500 MCM 電纜的 620 A。BosCon 連接器專門設計用于 B 類（低股）剝銅光伏電纜（UL4703）。BosCon 是專為使用大規格電纜的 eBOS 應用而設計的連接器。它具有獨特的顏色和機械編碼系統，在提供防護性和可靠性的同時簡化了安裝和維護。符合光伏連接器標準 UL6703 和 CSA C22.2 No. 182.5 的 UL 認證允許在北美光伏系統中安裝。
性能特點
適用于大尺寸銅導線（3/0 AWG 至 500MCM）的光伏連接器
cULus 認證，符合 UL6703 和 CSA22.2 No.
額定電壓為 AC/DC 1500 V，電流高達620 A。
編碼環提供 7 個位置的顏色和機械編碼（+、-、L1、L2、L3、PE、N）
可在現場或工廠壓接

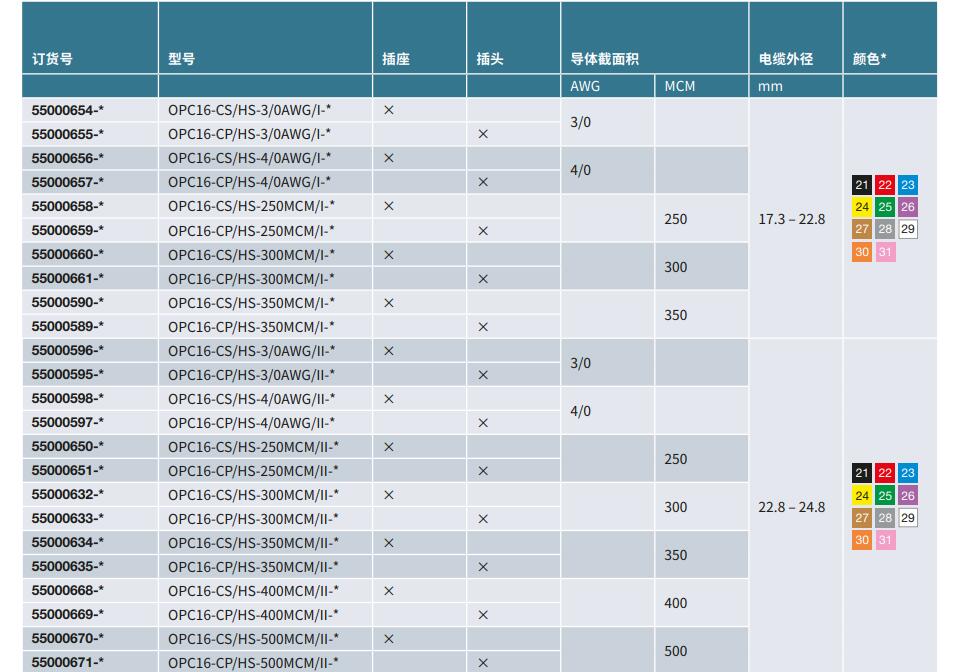

選型指南
可選功能與配件
解鎖工具 (OPC16-DT)
技術參數
|
產地 |
瑞士 |
|
訂貨號 |
55000654- |
|
連接器系統 |
Ø 16 mm |
|
額定電壓 |
AC/DC 1500 V |
|
額定電流 |
310 A (3/0 AWG)；360 A (4/0 AWG)；405 A (250 MCM)；445 A (300 MCM)；505 A (350 MCM)；545 A (400 MCM)；620 A (500 MCM) |
|
額定脈沖電壓 |
16 kV |
|
運輸/存儲溫度范圍 |
-30 至 +60 ℃ |
|
運輸/存儲相對濕度 |
< 70 % |
|
Max操作溫度 (MOT) |
+90 ℃ |
|
防護等級，已插合 |
IP65/IP68 (1 m, 1 h) |
|
防護等級，未插合 |
IP2X |
|
過壓類別/污染等級 |
CAT III/3 |
|
連接器接觸電阻 |
< 0.25 mΩ |
|
連接器公母極性 |
插座 = 正極；插頭 = 負極 |
|
鎖緊系統 |
鎖緊型 |
|
觸頭系統 |
MULTILAM |
|
連接方式 |
壓接 |
|
注意事項 |
禁止負載情況下插合和分離 |
|
觸頭材質 |
銅，鍍銀 |
|
絕緣材質 |
PA |
|
阻燃等級 |
UL94-V0 |
|
依據UL 6703和CSA C22.2 No.182.5獲得UL認證（cULus Listed） |
E500690 |

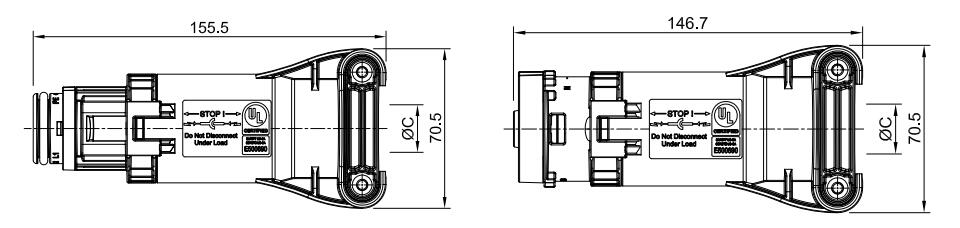

產品尺寸
產品應用
eBOS 主電纜、電池儲能系統 (BESS)、大功率電動汽車充電系統
